雷電沖擊電壓發生器

主要技術參數

雷電沖擊電壓輸出：1.2μs（±30%）50μs（±20%）

電壓：標稱電壓20～200kV（±1%）

技術特點與優勢：
工業計算機+PLC光纖控制系統，全自動控制試驗

極性自動切換

工業計算機與PLC采用多模式光纖通訊

示波器與電腦采用USB通訊

設備整體配有剛帶接地或電磁鐵接地系統

檢測設備測試系統技術方案

使用條件

海拔高度： ≤1000m

環境溫度： -15℃～＋50℃

相對濕度： ≤85％（20℃）

使用環境： 戶內

無導電塵埃

接地電阻 0.5Ω

無火災及爆炸危險

耐震能力： 8級烈度

不含有腐蝕金屬和絕緣的氣體存在

電源電壓的波形為實際正弦波,波形畸變率<5%

地震烈度：地震基本烈度值為6度


依據標準

GB/T 16927.1-1997《高電壓試驗技術 第一部分 一般試驗要求》

GB/T 16927.2-1997《高電壓試驗技術 第二部分 測量系統》

YD／T 5098-2001《通信局（站）雷電過電壓保護工程設計規范》

GB/T 17626.5-1999 《電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗》

GB311.1-1997高壓輸變電設備的絕緣配合

GB1094.3 電力變壓器第三部分 絕緣水平和絕緣試驗

GB/T16896.1-1997高電壓沖擊試驗用數字記錄儀

ZB F24 001-90沖擊電壓測量實施細則

GB191 包裝運標志

GB4208 外殼防護等級

GB813-89 沖擊試驗用示波器及峰值表

DL/T 848.5-2004 高壓試驗裝置通用技術條件 第5部分 沖擊電壓發生器

DL/T846.1-2003 高電壓測試設備通用技術條件 第1部分：高電壓分壓器測量系統

JB/T563-1993 耦合電容器及電容分壓器訂貨技術條件

JB/T8169-1999 耦合電容器及電容分壓器

所有螺栓、雙頭螺栓、螺紋、管螺紋、螺栓夾及螺母均應遵守國際標準化組織（ISO）和國際單位制（SI）的標準

方案編制說明

本套設備主要是為滿足10KV以下的變壓器 互感器 開關柜 套管等等電氣設備的雷電全波和沖擊電流試驗

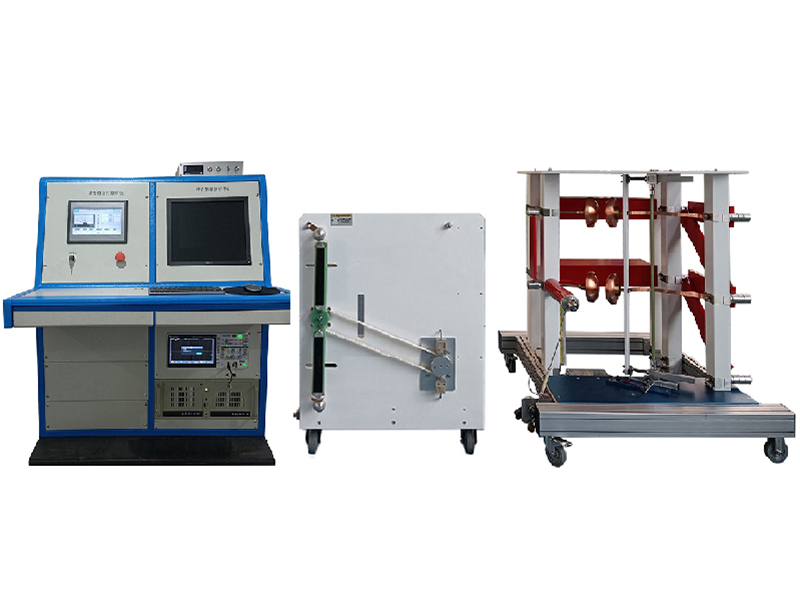

設備全套基本配置有充電裝置、沖擊電壓發生器本體、沖擊弱阻尼電容分壓器、測量裝置、自動控制系統

發生器主要技術參數

標稱電壓：±200 kV

額定能量：10kJ

額定沖擊電容量：0.5μF

額定充電電壓：100 kV

級數：2

級電容量：1μF

級能量：5kJ

沖擊電壓波形試驗。1.230%s /5020%s，幅值3%

沖擊電壓波形參數及其偏差均符合有關GB311及GB13.2 和 GB16927.2沖擊電壓參數

最低輸出電壓： >20％Un

同步范圍：級電壓在20%～100%額定電壓范圍內，正負極性同步范圍不小于20%、(脈沖放大器點火脈沖＞±10 kV)

同步放電失控率：<2%

沖擊試驗次數設定范圍：0～99 次 調節精度 1 次

點火范圍：20%-100%Un

充電電壓不穩定度：＜±1.0%

基準電壓調節范圍：0.0～100.0 kV 調節精度 0.1 kV

充電電壓與基準電壓的偏差：＜±1.0%

持續時間:在80％額定電壓以上間斷工作,在80％額定電壓以下，可連續運行
