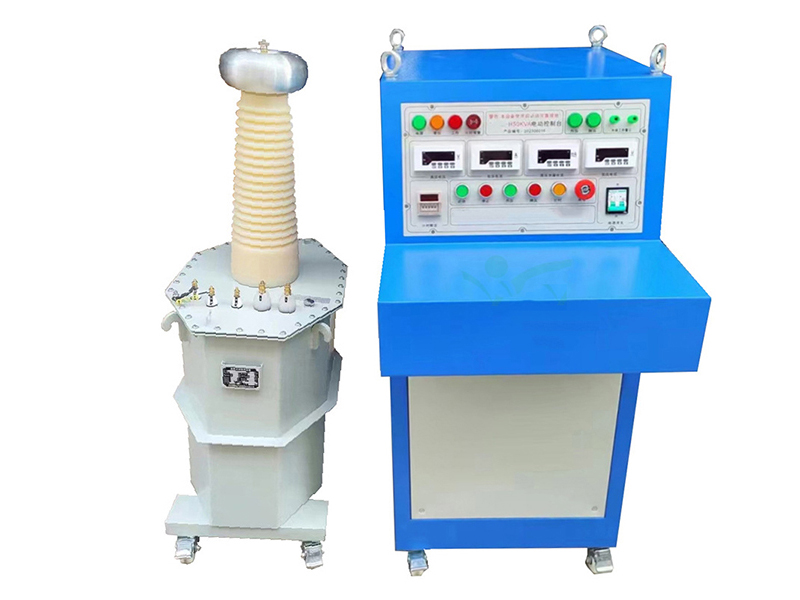

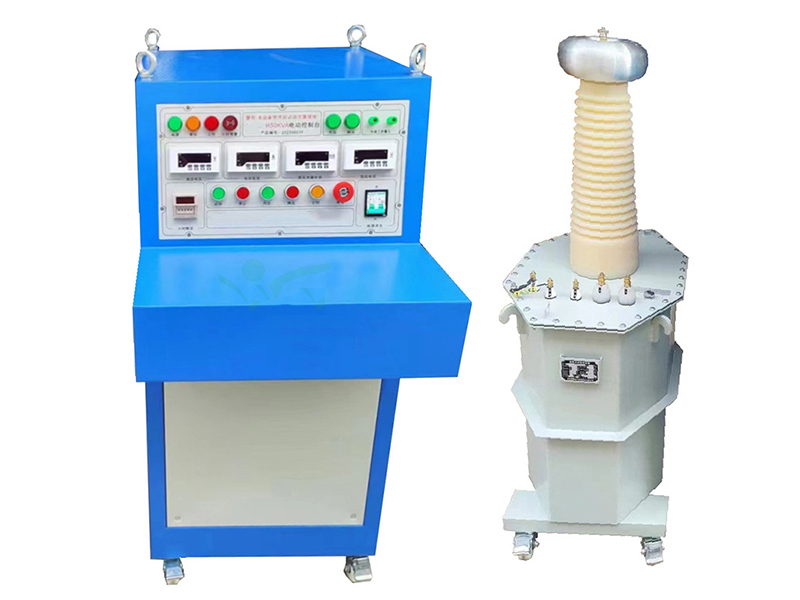

工頻耐壓儀 工頻耐壓試驗裝置

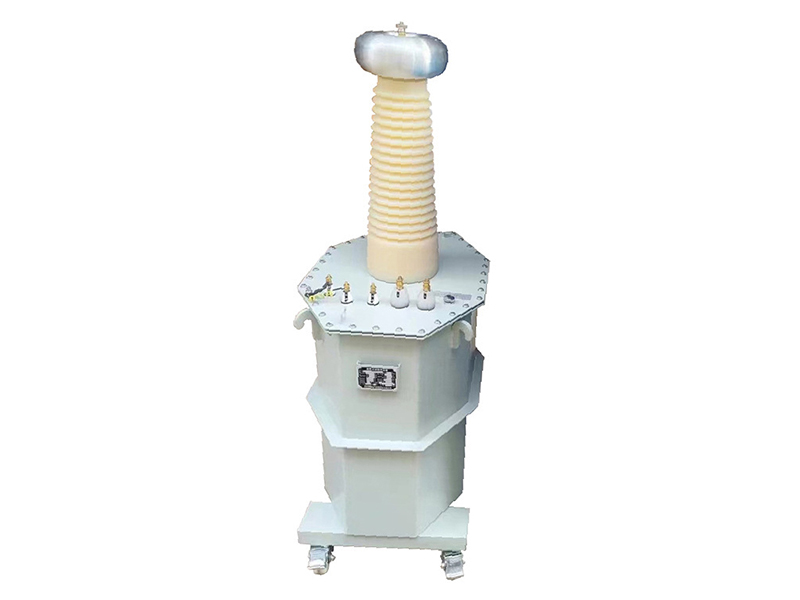

與傳統的試驗變壓器相比較，本系列產品具有如下特點：

1． 緣結構方面，根據變壓器油“距離效應”原理，采用多層次絕緣，把變壓器內的內絕緣分割成多路油道，從而提高絕緣程度，縮小了體積。

2． 解決了TDM系列變壓器的滲漏油問題，由于TDM系列變壓器無儲油器，所以當氣溫過高時，油膨脹后從油咀滲漏出來，而該系列產品將注油孔設在套管頂部，套管中油與器身中油相通。所以該套管除具有裝硅堆．短路桿和串激桿等功用外，還相當于變壓器儲油器。

3． 本系列產品采用金屬固定引線和均壓，從而消除了放電現象。

4． 漬箱結構緊湊，外觀新穎，體積小．重量輕。

5． 鐵芯為單框芯式，使用DQ型，0.30mm冷軋取向硅鋼片疊成，用新的特殊材料予以緊固，取代了傳統的穿芯螺桿。線圈為同心圓筒．多層塔構。

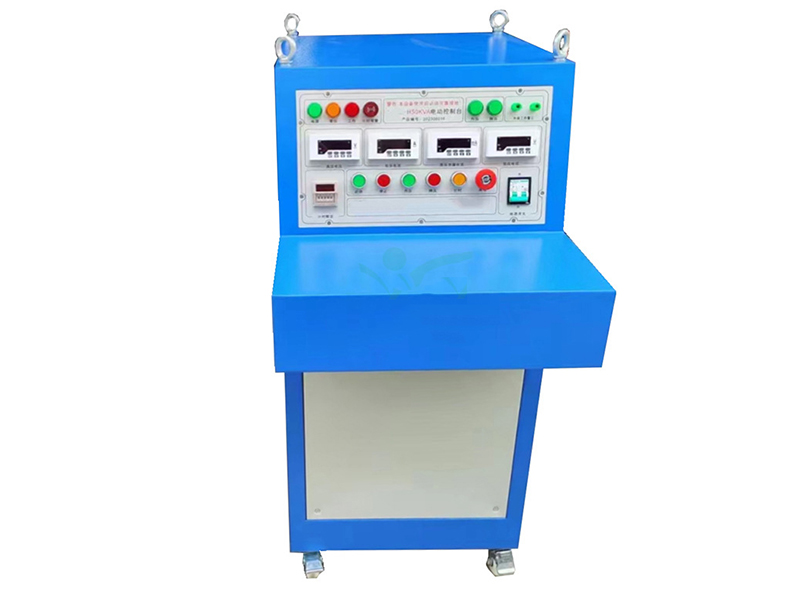

控制臺概述
操作臺（或稱控制臺）是高壓試驗變壓器的配套設備。與試驗變壓器一起作耐壓和泄漏試驗。本產品符合電力行業標準:DL/T848.2-2004。

控制臺主要特點
本系列產品具有外形美觀、體積小、重量輕、操作簡單、使用維修方便等特點。
本系列操作臺是由接觸式調壓器及控制、保護、測量、信號電路組成。通過接入220V/380V工頻電源，調節調壓器的輸出電壓（即試驗變壓器的輸入電壓）取得所需要的試驗高電壓（被試品的耐壓值）。
