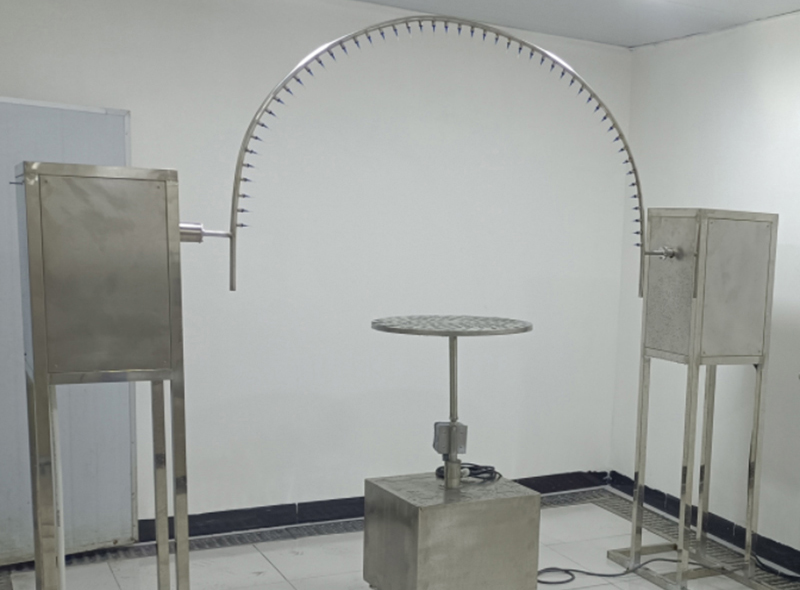

REKE-IPX34淋雨試驗箱

技術指標

試驗室總尺寸：4000×5000×3200mm(寬*深*高)(房間和排水槽用戶自備）水不循環
噴水擺管半徑：1000（mm）
噴頭距離樣品：200mm
噴水孔間距：50mm
噴水管搖擺角度范圍：IPX3：120° IPX4：320°（可根據用戶需求自行設定噴水角度）
噴水擺管速度：每次擺動（2×120°）約4S，或每次擺動（2×320°）約12S
噴水孔直徑：φ0.4（mm）
每個噴水孔流量為：0.07 L/min（1±5%）
噴水壓力：30-150（Kpa）（根據流量顯示水壓）
噴頭數量：IPX3針頭數量：41個 IPX4針頭數量：62個
噴水水流量：IPX3水流量：2.9L/min IPX4水流量4.3L/min

IPX3擺管范圍
樣品放置：將樣品放在試驗臺上面，使其噴水口的距離樣品表面約200mm，試驗轉臺不旋轉。 試驗條件：擺管夾角120°噴水孔噴水噴向樣品。樣品放在擺管半圓中心。揮管兩邊各擺動60°，共120°。每次擺動(2×120°)約4s。

REKE-IPX4擺管范圍
樣品放置：將樣品放在試驗臺上面，使其噴水口的距離樣品表面約200mm，試驗轉臺不旋轉。 試驗條件：擺管夾角180°噴水孔噴水噴向樣品。樣品放在擺管半圓中心。擺管兩邊各擺動160°，共約320°。每次擺動(2×360°)約12s。

控制系統
控制器：7寸真彩觸摸屏
測試時間：3、10、30、9999min（可根據需求自由設定）
擺管驅動：采用步進電機+減速比控制
轉盤轉動：采用減速電機+調速器控制，可以調節轉盤轉速
水流量控制：采用密閉型機械式流量計控制噴水流量、（流量表面可有數字方便調節與查看流量）
緊急保護：出現緊急情況時可以按下（急停按鈕）以此斷電

水箱尺寸與材質
水箱尺寸：600×1000×1200㎜（W*D*H）
水箱外尺寸、含電箱：約1030×1000×1380mm（W*D*H）以實際尺寸為準
水箱材質：SUS304不銹鋼
外箱材質：SUS304不銹鋼
轉盤材質：SUS304不銹鋼
擺管材質：SUS304不銹鋼

轉盤系統
轉盤轉速：1 ～6r/min可調
轉盤承重：50公斤
轉盤高度可調：300mm
轉盤直徑：500mm
水源：水不可循環使用

供水系統
IP34：采用凌霄泵水泵，用于IP34 IP34流量11L/min
浮球：水箱內部配有進水浮球，水加滿時自動停止加水，缺水時自動加水
溢水：水箱內部設有溢水口，當水位過高時，可自動將多余的水排出
供水系統：本設備配有1個流量計，供應每個IP等級的水流量

使用配件
針頭采用PP塑膠材質跟SUS不銹鋼制作而成，針頭采用外螺牙設計，更換時更加方便，針頭配有墊片，防止漏水，外螺牙為m6。
凌霄泵經久耐用，用于給IP34擺管供水。
減速電機、調速平穩、用于控制轉盤轉動、配有調速器、可調節轉盤速度。
機械時流量計用于控制噴水水流量。

工作原理
IPX34工作原理箱體內部安裝一個半徑1000mm的管，擺管進水口與水泵相連，通過水泵在水送入到擺管里面、通過安裝在擺管上面的噴水孔噴出、水噴灑在樣品表面然后水在回到箱體內部水箱、形成水可循環使用（噴水孔徑為0.4mm）

結構與電器
本淋雨試驗裝置采用SUS304不銹鋼優質材料，水箱使用SUS304不銹鋼制作，轉盤以及其它配件均為SUS304不銹鋼材料制作
水箱設有自動補水，水箱內部設備浮球控制水位、當水位過低時自動補水，水箱還設置有溢水口，如浮球故障時，當水位過高時，可以自動排水、可防止水漫延實驗室造成不必要的損失
電氣配件：選用正泰、歐姆龍、陽明等國際知名品牌

使用環境
環境溫度:RT10～35℃(24H內平均溫度≤28℃）
環境濕度:≤85%RH
電源:220V 50HZ單相三線+保護地線, 要
功率:約2.5KW
保護系統:漏電保護、接地保護、缺水保護、相序保護
環境溫度:RT10～35℃(24H內平均溫度≤28℃）

主要材料配置清單
觸摸屏：7寸彩色觸摸屏
斷路器：正泰
中間繼電器：士研/歐姆龍
近接開關：陽明
電源按鈕：國產
急停：國產
報警：國產
運行：紅波
開關電源：明緯
電磁閥：國產
交流接觸器：正泰
氣源處理器：國產
水泵：凌霄泵
漏電斷路器：正泰
減速電機：天力；配有1個調速器
步進電機：中國；配有1個驅動器
流量計：國產優品
PVC管：聯塑
