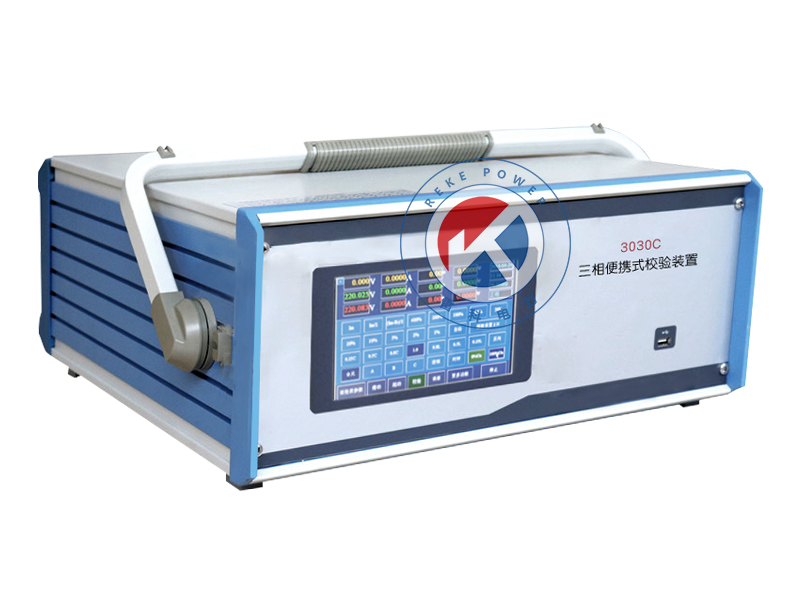

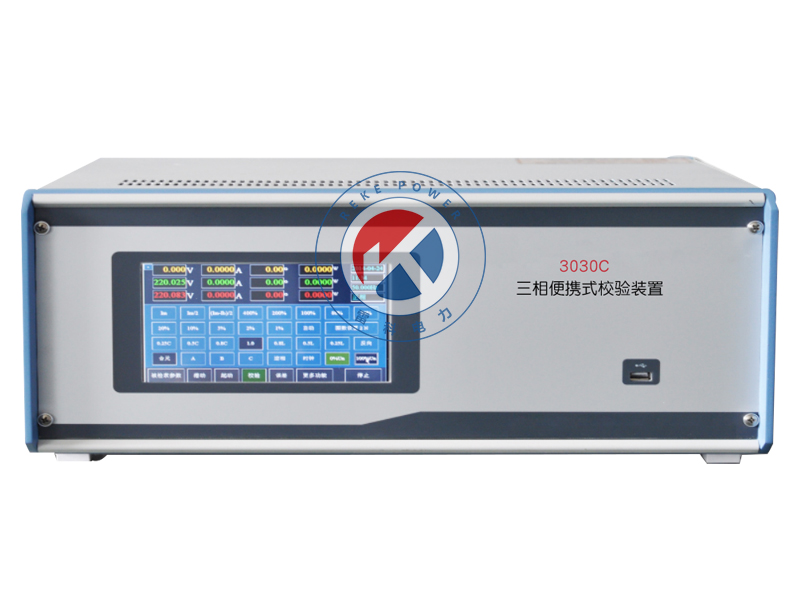

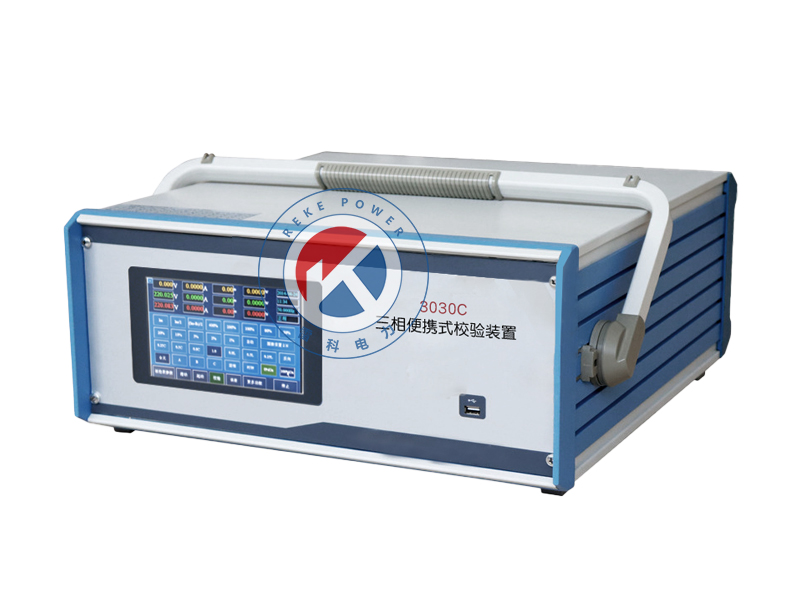

Reke3030C三相便攜式校驗裝置

技術指標
1. 裝置等級：0.05級

2. 電腦聯機端口：RS232通迅口

3. 三相源技術參數：
1)輸出電壓：
3 * 57.7V Y 3*100V ?
3 * 220V Y 3*380V ?
2)調節幅度：0～120％連續可調
3)調節細度：優于0.01％
4)輸出電流：25mA、0.1A、1A、5A、25A、100A
5)調節幅度0～120％連續可調；調節細度優于0.01％
6)最小輸出電流：1mA （精度：＜5%）
7)輸出功率：（電壓回路）3×50VA ；（電流回路）3×150VA 　
8)輸出電壓、電流、功率穩定度：≤0.02％/120S
9)輸出電壓、電流波形失真度：≤0.5％
10)三相對稱度：優于120°土0.3°
11)頻率范圍：45Hz～65Hz 調節細度：0.01Hz
12)移相范圍：-180.0°～180.0° 調節細度:0.01°
13)指示儀表等級：電壓、電流表準確度為土0.01%；相位表準確度為 土0.01°；頻率表準確度為 土0.01Hz

4.內置三相標準表技術參數：
1)電壓輸入
①輸入范圍（V）：40-480
②輸入量程（V）：60、120、240、480
③過載能力（V）：600
④輸入負載：≤0.5mA（480V）
2)電流輸入
①輸入范圍（A）：0.01~100
②輸入量程（A）：100、50、25、10、5、2.5、1、0.5、0.25、0.1、0.05、0.025
③過載能力（A）：150
3)準確度
①準確度等級：0.05級 (0.1A~120A)
②功率測量準確度
a.有功功率測量準確度：0.05%/0.1%（PF≥0.5）
b.無功功率測量準確度0.1%、0.2%（PF≥0.5）
③電能測量準確度
a.有功電能測量準確度0.05%、0.1%（PF≥0.5）
b.無功電能測量準確度0.1%、0.2%（PF≥0.5）

5.裝置具有完善的保護功能：電壓短路，電流開路保護，負載過載保護；顯示器過壓保護。

6.可進行2～21次諧波試驗，電壓中斷和跌落試驗，諧波幅值可調。

7.供電電源：230V士10％～50Hz。

8.最大功耗：300VA。

9.工作環境：溫度20℃土5℃ 相對濕度≤85％。

功能特點
1.儀器特點
1)采用表源一體結構，內置0.05級三相寬量程多功能數字標準表，可通過軟件讀取標準表各電參數。

2)采用DDS技術，36000點波形合成技術，大規模CPLD和32位嵌入式系統，信號源輸出穩定性高、調節細度小、失真度小等特點。

3)采用RAM系統的7英寸彩色觸摸液晶屏，具有顯示信息多，能顯示三相電壓、電流、有功功率、無功功率、視在功率；還能顯示電量矢量圖、波形分析圖等功能。

4)采用小型高效PWM數字功放，具有超過90％以上的效率，300KHz的載波頻率，具有失真度小、發熱量小，效率高等優點。

5)具有完善的保護功能，具有電壓短路報警，電流開路和過載報警。

6)內置高穩定度恒溫晶振，輸出500KHz高精度脈沖，可測試電能表時鐘，配合校表管理軟件，可測試日計時誤差、時段投切誤差等。（選配功能）

7)配置485通訊接口，可測試多功能電表的各種通訊試驗。（選配功能）

8)可不帶電腦，根據內置規程自動校驗電能表，并可保存超過10000只表的數據。

9)配置一個USB接口，可通過U盤，自動升級程序；也可導出保存的數據；外接鼠標，可直接操作裝置。

2.主要功能
1)潛動試驗
2)起動試驗
3)基本誤差
4)諧波功能

3.多功能試驗 （需配合管理軟件）
1)影響量試驗
2)示值誤差
3)日計時誤差
4)最大需量誤差
5)通信規約一致性檢查
6)時段投切誤差

配置清單
1.內置誤差處理系統
主機：1

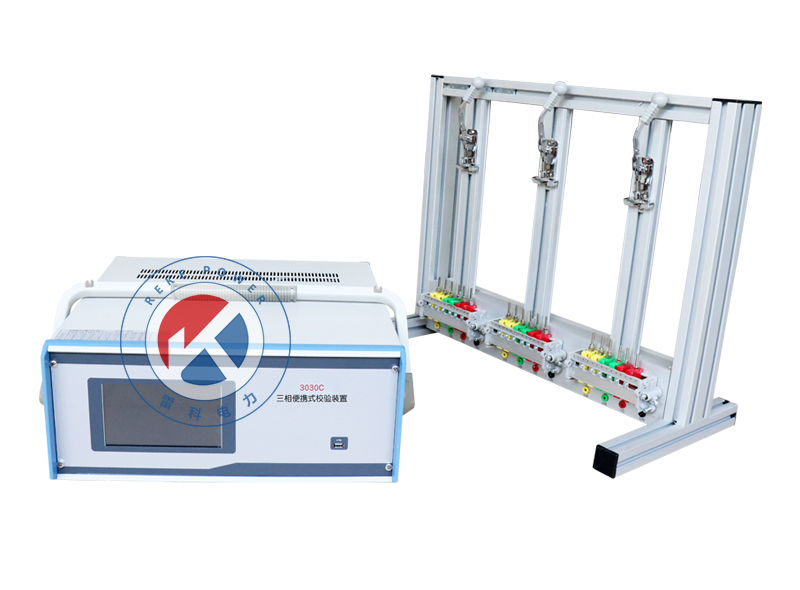

3表位掛表架：1
100A電流線 ：6
電壓線：3
脈沖線：3
RS232電腦聯機線：：1
標準表脈沖輸出線：1 （送檢用）

2.外置誤差處理系統
主機：1
3表位掛表架：1（立式掛表架）
485/時鐘通訊線：3
脈沖線：3
RS232電腦聯機線：1
