Reke2020三相交流電壓有功功率、無功功率測試儀的使用方法？

　　Reke2020三相交流電壓表電流、電壓間相位、電流間相位、電壓電流間相位、頻率、有功功率、無功功率、視在功率、功率因數、三相電流矢量和，判別相序、感性、容性電路等。測試接線如下：

　　單相測試：將被測電壓線L、N對應接入儀表的U1黃、COM黑插孔，電流鉗I1鉗住被測L線路。也可以連接U2綠、COM黑、I2或U3紅、COM黑、I3測試。

　　三相四線測試：將被測電壓線UA黃、UB綠、UC紅、N黑對應接入儀表的U1黃、U2綠、U3紅、COM黑插孔，將電流鉗I1、I2、I3對應鉗住被測線路IA、IB、IC。

　　三相三線測試：將被測電壓線UA黃、UC紅、UB綠對應接入儀表的U1黃、U3紅、COM黑插孔，電流鉗I1、I3對應鉗住被測線路IA、IC。參考接線圖見后。

　　測試時，可以根據各種相位關系判斷感性容性負載、相序、極性，若U1I1相位顯示在0.0～90.0范圍，則被測負載為感性，顯示在270.0～360.0范圍，則被測負載為容性;若顯示相位都接近120.0，則為正相序，且極性相同;若顯示相位接近120.0和300.0,正相序，且極性相反(可能有電流鉗夾反或線路接線反)，其他情況為反相序(不考慮缺相)。

　　在相序測試顯示模式下，U1、U2、U3或I1、I2、I3為正相序時，光標從左往右順次閃爍;反相序時，U1、U2、U3或I1、I2、I3光標從右往左順次閃爍。若U1、U2、U3或I1、I2、I3對應的光標不亮，可能缺相或信號幅值太低。

　　接線參考圖：

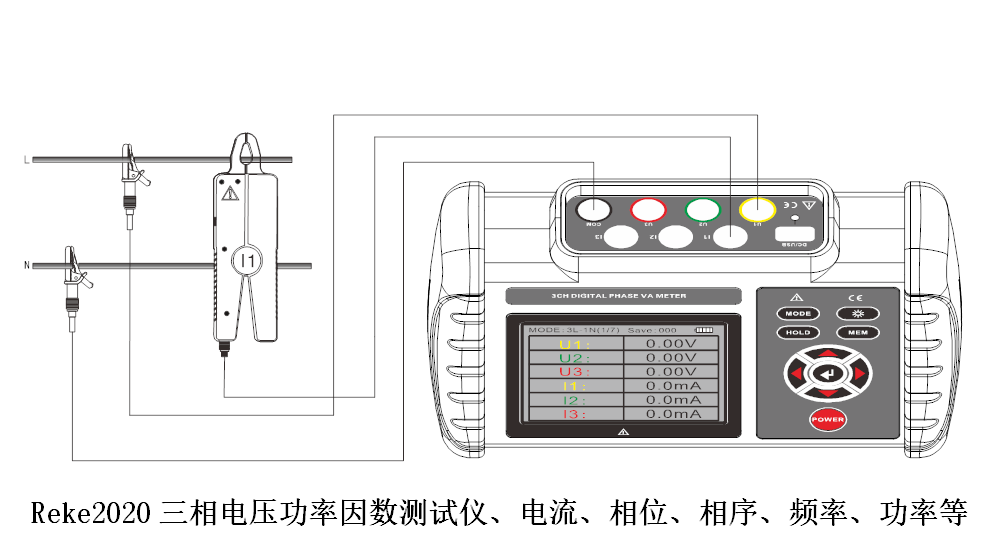

　　測試單相電壓、電流、相位、頻率、功率等：

　　Reke2020三相電壓功率因數測試儀、電流、相位、相序、頻率、功率等

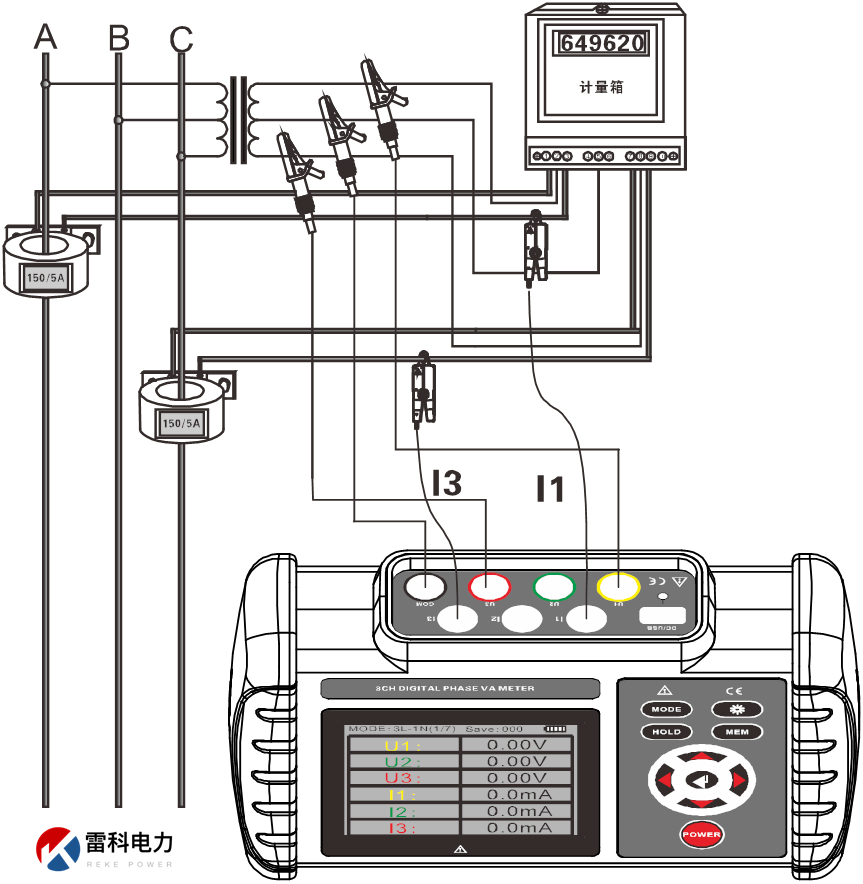

　　測試三相四線電壓、電流、相位、相序、頻率、功率、功率因數等：
