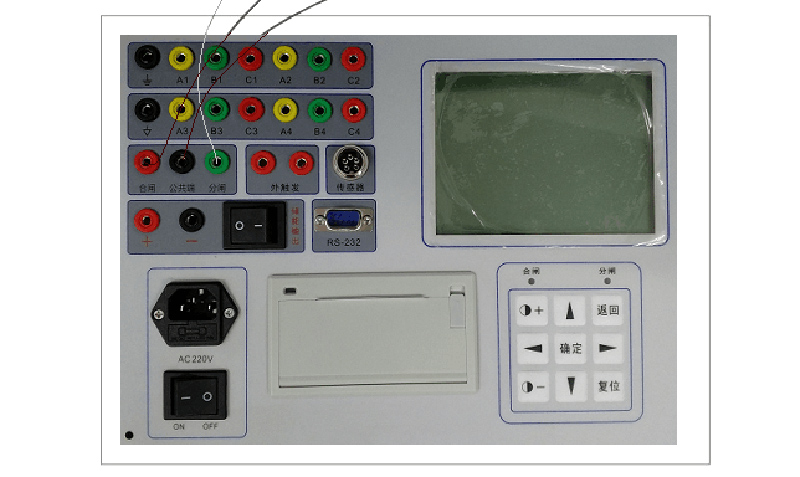

Reke-F 斷路器機械特性測試儀

Reke-F 斷路器機械特性測試儀可用于各種電壓等級的真空、六氟化硫、少油、多油等電力系統高壓開關的機械特性參數測試與測量。測量數據穩定，抗干擾性強，可在500KV等級及以下電站做實驗，接線方便，操作簡單，是高壓開關檢修試驗最方便的工具。

Reke-F 斷路器機械特性測試儀產品性能特點

性能：
時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
速度：剛分、剛合速度，較大速度，時間－行程特性曲線。
行程：總行程，開距，超行程，過沖行程，反彈幅值。
電流：分、合閘線圈的分、合閘電流值、電流波形圖。
動作電壓：機內提供DC30～250V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。
特點：
1．適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
2．超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
3．通用式測速傳感器，直線直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
4．開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
5．主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
6．主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
7．中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。



Reke-F 斷路器機械特性測試儀技術參數

基本參數
時    間： 量程：4000.0ms+6000ms   分辯率：0.1ms
誤差：①100ms以內  0.1ms±1個字
②100ms以上  0.1%±1個字
③同期
速度：量程：20.00m/s  分辯率：0.01m/s
誤差：①0-2m/s以內  ±0.1m/s±1個字
②100ms以上  ±0.2m/s±1個字
行程：
    量 程    分辯率    誤 差
真空斷路器    50.0mm    0.1mm    1%±1個字
SF6斷路器    300.0mm    1mm
少油斷路器    1000.0mm
電流：量程 15.00A  分辯率0.01A
輸出電源：DC30～250V數字可調/15A（瞬時工作）
外形尺寸：360mm(L)×280mm(W)×300mm(H)
重量：9kg
